Interruptor de avión de aviación militar AN24-H 2 pines

Descripción general del producto

El interruptor para aeronaves de 2 pines AN24-H es un interruptor basculante resistente de grado militar diseñado para aplicaciones exigentes de aviación y defensa. Este interruptor basculante militar presenta una configuración normalmente abierta, unipolar y de un solo tiro (SPST) de 2 pines, que proporciona un control confiable de encendido/apagado para iluminación, aviónica, sistemas auxiliares y equipos de apoyo en tierra. Clasificado para carga resistiva de 28 VCC/10 A y capaz de conmutar señales de bajo nivel hasta 10 μA/10 mV, el AN24-H ofrece una excelente estabilidad de contacto, baja resistencia (≤50 mΩ) y alta resistencia de aislamiento (>500 MΩ). Su construcción sellada (panel frontal IP67) protege contra la humedad, el polvo y los vapores de combustible, mientras que el robusto actuador basculante proporciona retroalimentación táctil positiva y una larga vida mecánica (más de 50 000 ciclos). Como producto principal de la cartera de interruptores para aviación de YM, que incluye interruptores basculantes para aviones , interruptores de brazo oscilante para aviación , microinterruptores , interruptores de botón para aviación e interruptores de codificación para aviación con grado militar , el AN24-H ofrece un rendimiento sin concesiones para paneles de cabina, cajas de control de armas y sistemas desplegables en campo.

Especificaciones técnicas

Clasificaciones eléctricas

• Configuración de contacto: SPST, normalmente abierto (2 pines)
• Voltaje máximo: 28V CC / 115V CA 400Hz
• Clasificación actual (resistiva): 10 A a 28 V CC; 5A a 115V CA 400Hz
• Capacidad de conmutación de bajo nivel: 10 μA – 50 μA, 10 mV – 50 mV (contactos chapados en oro disponibles)
• Resistencia de contacto inicial: ≤50mΩ
• Resistencia de aislamiento: >500MΩ a 500V CC
• Rigidez dieléctrica: 1000Vrms entre terminales y caja; 500 Vrms entre contactos abiertos

Mecánica y ambiental

• Vida mecánica: 50.000 ciclos mínimo.
• Vida eléctrica (carga nominal): 25.000 ciclos mínimo
• Fuerza del actuador: 4 – 7 N (recorrido del balancín 25°)
• Sellado: panel frontal IP67 (a prueba de salpicaduras, a prueba de polvo); Bota de silicona opcional para inmersión total.
• Temperatura de funcionamiento: -55°C a +85°C
• Resistencia a la vibración: 10 g RMS, 10-2000 Hz según MIL-STD-810
• Choque: 50 g, 11 ms semisinusoidal
• Altitud: 50.000 pies (15.240 m)
• Peso: ≤20g
• Estilo de terminal: conexión rápida de 0,250” (estándar) o terminal de soldadura
• Opciones de actuador: No iluminado (estándar), iluminado por LED (rojo, verde, ámbar) o incandescente (28 V)

Materiales y Acabados

• Carcasa: nailon relleno de vidrio (UL94 V-0): retardante de llama, resistente a impactos
• Actuador: Policarbonato con capa dura (negro, blanco o colores personalizados)
• Contactos: Óxido de plata-cadmio (estándar) o chapado en oro (señal de bajo nivel)
• Terminales: Latón con estañado (resistente a la corrosión)
• Sello del panel: Junta de caucho de silicona incluida

Todos los parámetros están validados según MIL-PRF-8805 y MIL-STD-202. El AN24-H cumple con los requisitos típicos de seguridad y confiabilidad de cabinas de pilotos y vehículos militares.

Imágenes y elementos visuales del producto

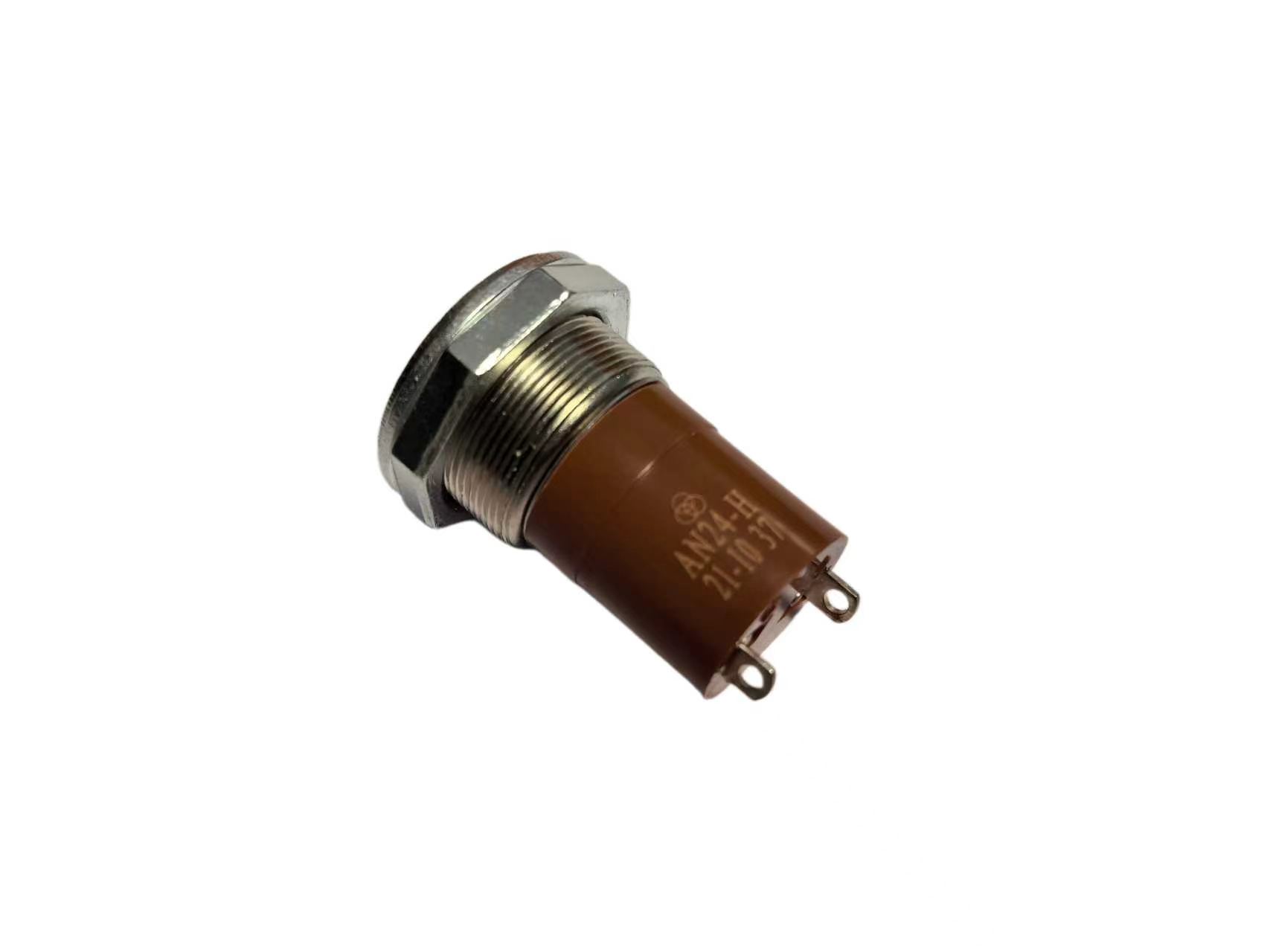

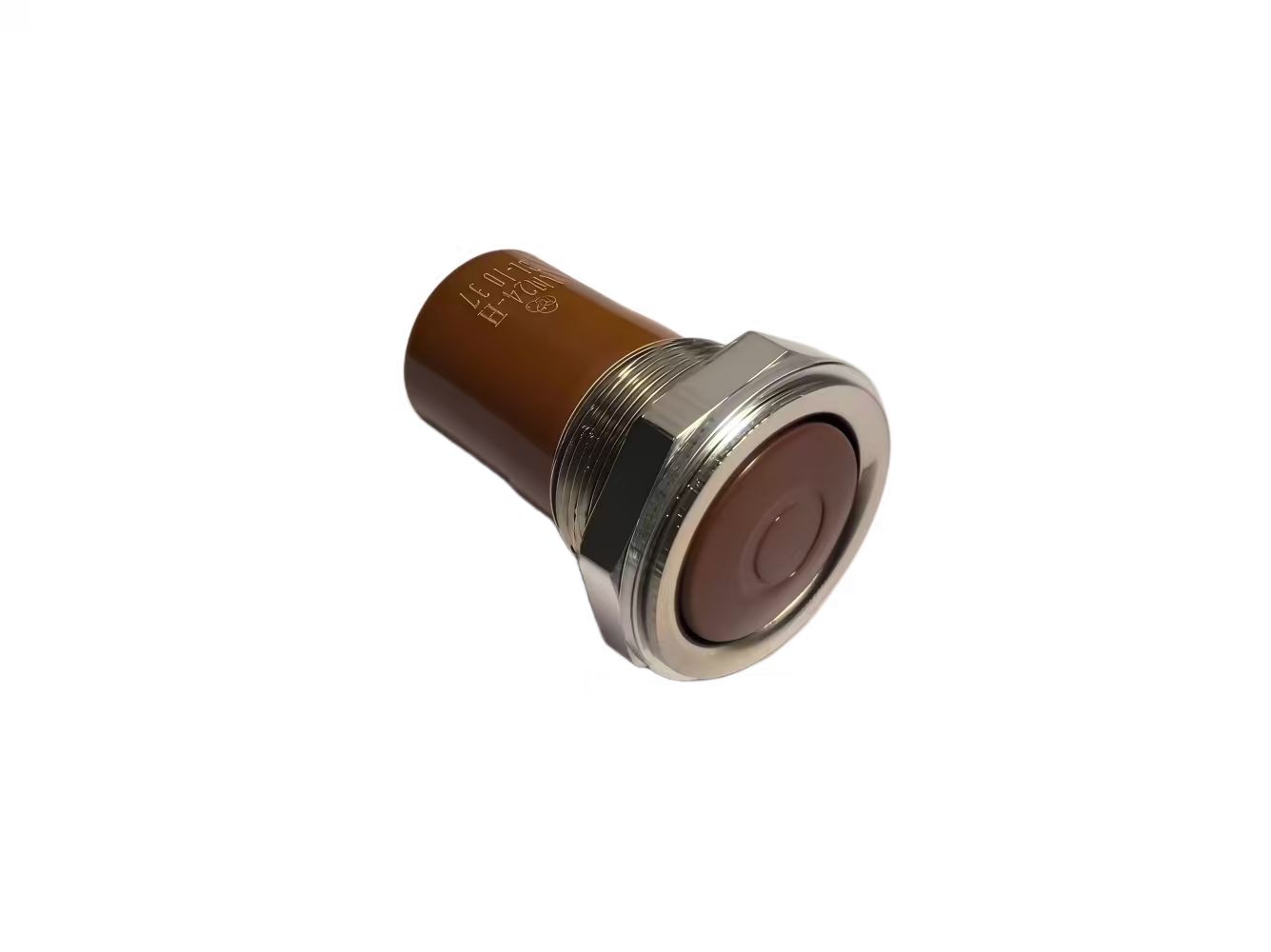

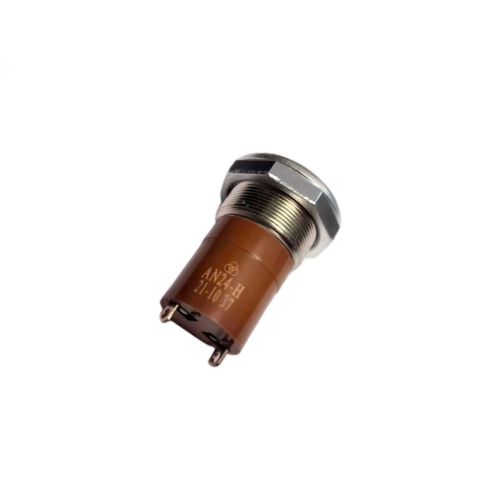

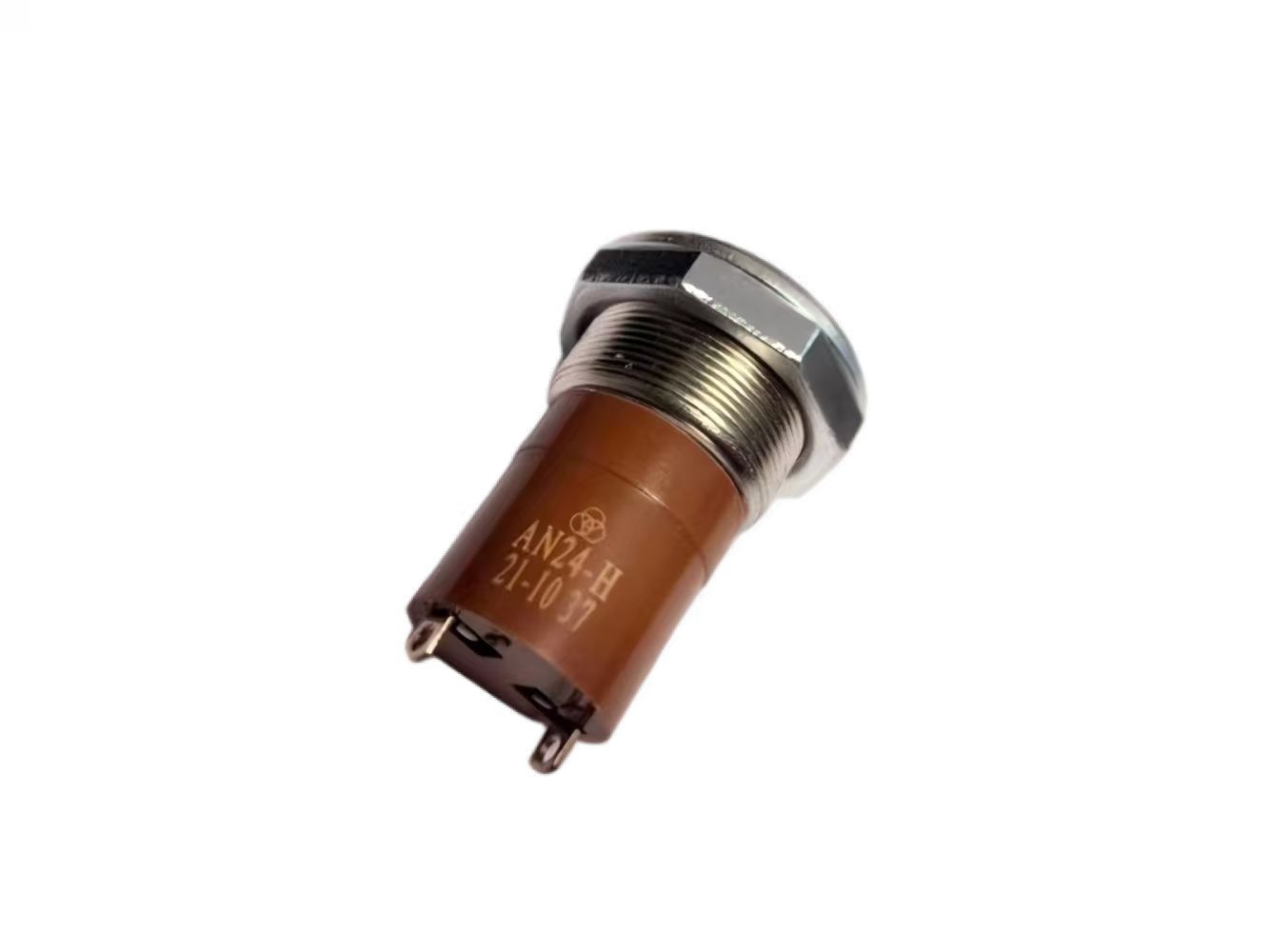

Arriba: interruptor basculante serie AN24-H (SPST de 2 pines normalmente abierto). Comuníquese con YM para obtener dibujos dimensionales, opciones de color del actuador y datos de sellado IP.

Características y ventajas clave para la aviación militar

• Durabilidad de grado militar: Diseñado según MIL-PRF-8805, el AN24-H resiste altas vibraciones (10 g RMS), golpes (50 g) y temperaturas extremas (-55 °C a +85 °C), ideal para montaje en cabina y en aeronaves externas.
• Retroalimentación táctil positiva: el mecanismo basculante proporciona una sensación de actuación distinta y un clic audible, lo que reduce el error del piloto en entornos de alto estrés.
• Construcción sellada (IP67): El sello del panel frontal evita la entrada de humedad, polvo y vapores de combustible, algo fundamental para bahías no presurizadas y equipos de soporte terrestre.
• Configuración simple SPST NO de 2 pines: fácil de cablear como control directo de encendido/apagado; compatible con sistemas de alimentación de aeronaves de 28 V CC y circuitos de señal de bajo nivel.
• Baja resistencia de contacto y alto aislamiento: la resistencia inicial ≤50 mΩ y el aislamiento >500 MΩ garantizan una conmutación confiable de señales de aviónica y circuitos de energía.
• Iluminación opcional: LED o iluminación incandescente para operaciones nocturnas (versiones compatibles con NVIS disponibles).

La ventaja de ingeniería de YM: el AN24-H comparte tecnología comprobada de sellado y contacto con nuestras familias de interruptores basculantes militares y de interruptores basculantes certificados para aviones . Para una integración completa del panel, YM también ofrece un interruptor basculante de aviación con grado militar , interruptores giratorios de grado militar , un interruptor de codificación de aviación con grado militar y un conector de aviación gx : una solución integral para controles de aviónica y cabina de avión.

Cómo instalar y utilizar el interruptor basculante de aviación AN24-H: paso a paso

1. Seleccione la configuración correcta: Confirme que SPST normalmente abierto (2 pines) cumpla con los requisitos de su circuito (se carga cuando se presiona el balancín). Verifique que las clasificaciones de voltaje y corriente coincidan con su carga.
2. Preparación del recorte del panel: Tamaño de recorte estándar: 21 mm x 31 mm (para un solo balancín). Utilice un punzón de panel o un enrutador CNC para realizar agujeros precisos. Bordes desbarbados.
3. Montaje: Insertar el interruptor desde el frente del panel. Asegúrelo usando los clips a presión (estándar) o las orejas de montaje. No se necesita hardware adicional.
4. Cableado: Conecte los cables a los dos terminales de conexión rápida de 0,250" (o terminales de soldadura). No se requiere polaridad para SPST estándar. Utilice cable con especificación MIL (18-20 AWG) y terminales aislados.
5. Sellado (opcional): si utiliza un sello de funda de silicona, estírelo sobre el actuador antes de insertar el panel. Asegúrese de que la brida del maletero quede al ras contra el panel.
6. Prueba funcional: aplique energía y presione el balancín (abajo = ON). Verifique la continuidad entre los terminales usando un multímetro. Para versiones iluminadas, comprobar el brillo del LED.
7. Mantenimiento: Inspeccione periódicamente en busca de carcasas agrietadas o terminales sueltos. Limpiar con un detergente suave y un paño húmedo; no sumergir.

Consejo profesional para ingenieros de aviónica: para compatibilidad con NVIS (Sistema de imágenes de visión nocturna), especifique la opción "N" con LED filtrado (verde o rojo a 590-670 nm). YM puede proporcionar un grabado de leyenda personalizado en la tapa del balancín (por ejemplo, “ON/OFF”, “MASTER”, “FUEL BOMBA”).

Escenarios de aplicación y beneficios clave para el comprador

Usos típicos de la aviación militar y civil

• Paneles de control de la cabina: potencia principal, control del bus de aviónica, iluminación auxiliar y anulación de la bomba de combustible.
• Sistemas de armas: selección de armamento, armado de misiles (con cubierta protectora) y controles de desecho.
• Equipo de apoyo en tierra (GSE): arranque/parada del generador, control del soplador del carro de aire e interruptor de la bomba hidráulica: duraderos para entornos de campo.
• Estaciones de control terrestre para helicópteros y vehículos aéreos no tripulados: alimentación de cámaras, liberación de carga útil y conmutación de comunicaciones: livianas y selladas.
• Vehículos militares y sistemas navales: iluminación interior, selección de intercomunicadores y conmutación de energía auxiliar.

Valor directo para compradores internacionales (OEM de defensa, MRO, fabricantes de paneles)

• Seguridad y confiabilidad mejoradas: el retén positivo y el alto aislamiento evitan la activación accidental y el arco; cumple con los requisitos de factores humanos MIL-STD-1472.
• Costo reducido del ciclo de vida: la construcción sellada y los terminales resistentes a la corrosión eliminan las fallas del interruptor causadas por la humedad y el polvo, lo que reduce el consumo de repuestos.
• Fácil adaptación: el recorte del panel estándar y el espacio entre terminales de 2 pines permiten el reemplazo directo de interruptores antiguos (por ejemplo, Honeywell, Eaton, Carling), sin necesidad de reelaborar el panel.
• Consolidación de la cadena de suministro: el AN24-H complementa la línea completa de interruptores basculantes para aviones , interruptores de brazo oscilante para aviación , interruptores de presión e interruptores de protección de YM: una fuente calificada para todas las necesidades de control de cabina.

Para programas de aeronaves nuevas, YM ofrece colores de actuador personalizados, grabado de leyendas y ensamblaje de mazos de cables. Muestras de ingeniería disponibles para pruebas de calificación.

Certificaciones y cumplimiento

• MIL-PRF-8805 (interruptores, sensibles, de acción rápida, especificación general).
• MIL-STD-810G (ambiental: temperatura, humedad, vibración, golpes, niebla salina, altitud).
• MIL-STD-202 (métodos de prueba para componentes electrónicos y eléctricos).
• RTCA/DO-160G (equipo aerotransportado – Categoría A2, S y R).
• AS9100D (gestión de calidad aeroespacial).
• Cumple con RoHS y REACH : declaración completa del material disponible.

Cada interruptor AN24-H se prueba al 100% en cuanto a resistencia de contacto, rigidez dieléctrica, resistencia de aislamiento y funcionamiento mecánico. Se mantiene la trazabilidad del lote según AS9100. Los informes de inspección del primer artículo (FAI) según AS9102 se proporcionan a pedido.

Opciones de personalización

YM admite variantes AN24-H personalizadas para pedidos OEM de volumen. Las personalizaciones incluyen:

• Iluminación: No iluminada (estándar), LED (rojo, verde, ámbar, blanco, azul), incandescente (5 V, 14 V, 28 V) o compatible con NVIS.
• Color y marcado del actuador: Negro, blanco, gris, rojo, amarillo; texto o símbolos grabados con láser (p. ej., “ON-OFF”, “ARM”, “START”).
• Nivel de sellado: Panel frontal IP67 (estándar), IP68 (con funda) o sin sellar (para aplicaciones en seco).
• Estilo de terminal: conexión rápida de 0,250” (estándar), terminal de soldadura o cables conductores (prepelados).
• Material de contacto: Óxido de plata-cadmio (estándar, 10A), chapado en oro (bajo nivel, 1A) o paladio (circuito seco).
• Material de la carcasa: nailon relleno de vidrio (estándar) o aluminio mecanizado (blindaje EMI).

Nuestro equipo de ingeniería proporciona análisis de viabilidad y modelos 3D gratuitos para la integración. Se aplican cantidades mínimas de pedido para opciones personalizadas; comuníquese con YM con su hoja de especificaciones.

Proceso de producción y garantía de calidad (certificado AS9100D)

La línea de producción de interruptores para aviación de YM sigue un proceso totalmente rastreable y sin defectos diseñado para satisfacer las estrictas demandas de los clientes aeroespaciales militares y comerciales.

• Control de materias primas: certificación 100% de resinas plásticas, estampados metálicos, contactos y alambres, rastreable hasta informes de pruebas de fábrica y certificados de lote.
• Moldeo y estampado de precisión: moldeo por inyección automatizado (UL94 V-0) y estampado por contacto de alta velocidad con inspección visual durante el proceso.
• Remachado y montaje de contactos: remachado de precisión de contactos de aleación de plata; Prueba de fuerza dinámica para garantizar una resistencia de ≤50 mΩ.
• Aplicación del sello: Instalación de juntas de caucho de silicona y prueba de fugas del sello del panel según IP67.
• Prueba 100 % funcional: el sistema de prueba automatizado mide la resistencia de contacto, la resistencia de aislamiento (500 V CC), la rigidez dieléctrica (1000 V CA) y la fuerza del actuador.
• Pruebas de muestras ambientales: cada lote se somete a pruebas de ciclo térmico (-55 °C a +85 °C, 20 ciclos), vibración (10 g RMS) y ciclo de vida (25 000 ciclos con carga nominal).
• Documentación final: Informe dimensional, registro de pruebas eléctricas, C de C y FAI (si es necesario) proporcionados con cada envío.

Con décadas de experiencia en la fabricación de interruptores de grado militar y de codificación para aviación , YM ha suministrado más de 500.000 interruptores a clientes globales de defensa y aviación comercial. El AN24-H está diseñado para superar las expectativas de confiabilidad de los sistemas de armas y cabinas modernos.
