Interruptor de aviación militar MJK-2 para aplicaciones aeronáuticas

Descripción general del producto

El interruptor de aviación militar MJK-2 es un interruptor basculante resistente y de alta confiabilidad diseñado para aplicaciones exigentes de aviación y defensa. Diseñado para cumplir con los requisitos MIL-SPEC, este interruptor basculante militar para aviación proporciona retroalimentación táctil positiva, construcción sellada contra la humedad y el polvo y una larga vida útil mecánica (más de 100 000 ciclos). Clasificado para carga resistiva de 28 V CC/10 A, el MJK-2 está disponible en múltiples configuraciones de circuito (SPST, SPDT, DPST, DPDT) con actuadores iluminados o no iluminados. Su carcasa robusta y sus terminales resistentes a la corrosión garantizan un funcionamiento fiable en temperaturas extremas (-55 °C a +85 °C), altas vibraciones y cambios de altitud. Como producto principal de la cartera de interruptores de aviación de YM, que incluye interruptores basculantes para aviones , interruptor de botón de aviación , interruptor de brazo oscilante de aviación , microinterruptor y interruptor de codificación de aviación con grado militar , el MJK-2 ofrece un rendimiento sin concesiones para controles de cabina, sistemas de armas, equipos de apoyo en tierra y bahías de aviónica.

Especificaciones técnicas

Clasificaciones eléctricas

• Configuración de contactos: SPST, SPDT, DPST, DPDT (2 o 4 terminales + tierra)
• Voltaje máximo: 28V CC / 115V CA 400Hz
• Clasificación actual (resistiva): 10 A a 28 V CC; 5A a 115V CA 400Hz
• Capacidad de conmutación de bajo nivel: 10 μA – 50 μA, 10 mV – 50 mV (contactos chapados en oro)
• Resistencia de contacto inicial: ≤10mΩ
• Resistencia de aislamiento: >1000MΩ a 500V CC
• Rigidez dieléctrica: 1500Vrms entre terminales y caja; 1000Vrms entre contactos abiertos

Mecánica y ambiental

• Vida mecánica: 100.000 ciclos mínimo.
• Vida eléctrica (carga nominal): 25.000 ciclos mínimo
• Fuerza del actuador: 5 – 8 N (recorrido del balancín 30°)
• Sellado: IP67 (sello del panel frontal); Sello de bota opcional para inmersión total.
• Temperatura de funcionamiento: -55°C a +85°C
• Resistencia a la vibración: 10 g RMS, 10-2000 Hz según MIL-STD-810
• Choque: 50 g, 11 ms semisinusoidal
• Altitud: 50.000 pies (15.240 m)
• Peso: ≤25g (unipolar); ≤40g (bipolar)
• Estilo de terminal: terminal de soldadura, conexión rápida (0,250”) o pin de PC
• Opciones de actuador: No iluminado, iluminado por LED (rojo, verde, ámbar, blanco) o incandescente (28 V)

Materiales y Acabados

• Carcasa: nailon reforzado con fibra de vidrio (UL94 V-0) o aluminio anodizado (grado militar)
• Actuador: Policarbonato con capa dura o metal (acero inoxidable)
• Contactos: Óxido de plata-cadmio (estándar) o chapado en oro (bajo nivel)
• Terminales: Latón con baño de estaño u oro.
• Funda de sellado (opcional): caucho de silicona (rango de temperatura -65 °C a +200 °C)

Todos los parámetros están validados según MIL-PRF-8805 y MIL-STD-202. El MJK-2 cumple o supera los requisitos típicos de seguridad y confiabilidad de la cabina de un avión.

Imágenes y elementos visuales del producto

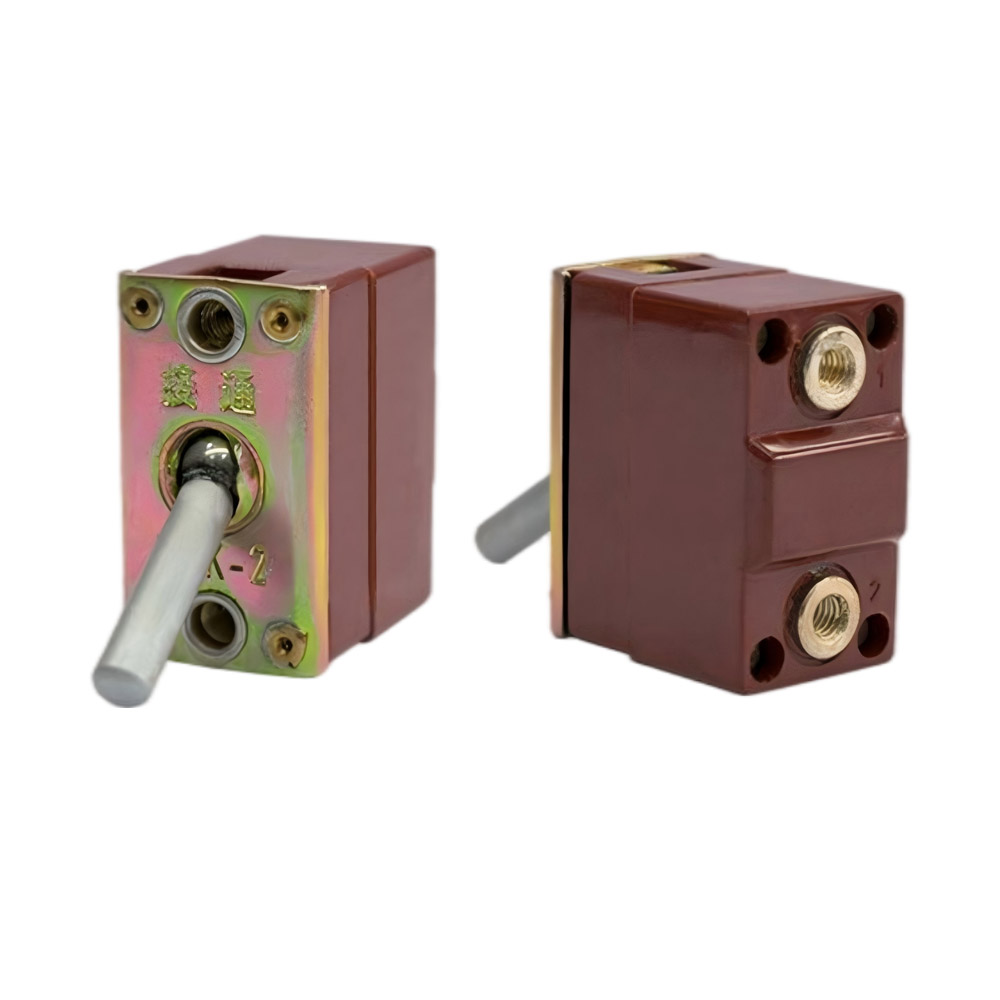

Arriba: interruptor basculante serie MJK-2 (se muestra con iluminación LED y sello de panel). Comuníquese con YM para obtener dibujos dimensionales, opciones de colores de actuadores e informes de calificación ambiental.

Características y ventajas clave para la aviación militar

• Durabilidad de grado militar: Diseñado según MIL-PRF-8805, el MJK-2 resiste altas vibraciones (10 g RMS), golpes (50 g) y temperaturas extremas (-55 °C a +85 °C), ideal para montaje en cabina y aeronave externa.
• Retroalimentación táctil positiva: el mecanismo basculante proporciona una sensación de actuación distinta y un clic audible, lo que reduce el error del piloto en entornos de alto estrés.
• Construcción sellada (IP67): El sello del panel frontal evita la entrada de humedad, polvo y vapores de combustible, algo fundamental para bahías no presurizadas y equipos de soporte terrestre.
• Opciones de iluminación LED: LED rojo, verde, ámbar o blanco para compatibilidad con visión nocturna (opciones compatibles con NVIS disponibles).
• Baja resistencia de contacto y alto aislamiento: la resistencia inicial ≤10 mΩ y el aislamiento >1000 MΩ garantizan una conmutación confiable de señales de aviónica y circuitos de energía.
• Configuraciones de circuitos flexibles: Disponible en SPST, SPDT, DPST, DPDT con acción momentánea o mantenida; se adapta a cualquier requisito de control de cabina.

Ventaja de ingeniería de YM: el MJK-2 comparte tecnología comprobada de sellado y contacto con nuestras familias de interruptores de brazo oscilante para aviación y interruptores basculantes militares . Para una integración completa del panel, YM también ofrece interruptores de palanca de grado aeronáutico , interruptor de codificación de aviación con grado militar , conector de aviación GX y codificador estático de aviación , una solución integral para controles de aviónica y cabina de avión.

Cómo instalar y utilizar el interruptor basculante de aviación MJK-2: paso a paso

1. Seleccione la configuración correcta: determine el tipo de circuito (SPST, SPDT, etc.), la acción (momentánea o mantenida) y la iluminación (si es necesario). Verifique que las clasificaciones de voltaje y corriente coincidan con su carga.
2. Preparación del corte del panel: Tamaño de corte estándar: 22 mm x 30 mm (para balancín simple) o 22 mm x 45 mm (balancín doble). Utilice un punzón de panel o un enrutador CNC para realizar agujeros precisos. Bordes desbarbados.
3. Montaje: Insertar el interruptor desde el frente del panel. Asegúrelo usando los clips a presión o las tuercas de montaje incluidos (versión con casquillo roscado). Apriete a 1,0 Nm como máximo.
4. Cableado: Conecte los cables al terminal de soldadura o a los terminales de conexión rápida según el diagrama del circuito. Para interruptores iluminados, conecte los cables del LED (observe la polaridad para CC). Utilice cable con especificación MIL (22-18 AWG) y tubo termorretráctil.
5. Sellado (opcional): si utiliza un sello de funda de silicona, estírelo sobre el actuador antes de insertar el panel. Asegúrese de que la brida del maletero quede al ras contra el panel.
6. Prueba funcional: aplique energía y opere el balancín. Verifique la continuidad entre los contactos en cada posición usando un multímetro. Para versiones iluminadas, verifique el brillo y el color del LED.
7. Mantenimiento: Inspeccione periódicamente en busca de carcasas agrietadas, terminales flojos o iluminación degradada. Limpiar con un detergente suave y un paño húmedo; no sumergir.

Consejo profesional para ingenieros de aviónica: para compatibilidad con NVIS (Sistema de imágenes de visión nocturna), especifique la opción "N" con LED filtrado (verde o rojo a 590-670 nm). YM puede proporcionar un grabado de leyenda personalizado en la tapa del balancín (por ejemplo, “ON/OFF”, “MASTER”, “FUEL BOMBA”).

Escenarios de aplicación y beneficios clave para el comprador

Usos típicos de la aviación militar y civil

• Paneles de control de cabina: interruptor de brazo maestro, control de tren de aterrizaje, selector de bomba de combustible y alimentación maestra de aviónica.
• Sistemas de armas: armado de misiles, controles de desecho e interruptores selectores de armas: acción momentánea con cubierta protectora.
• Equipos de apoyo en tierra (GSE): generadores móviles, carros neumáticos y bancos de pruebas hidráulicas, duraderos para entornos de campo.
• Estaciones de control terrestre para helicópteros y vehículos aéreos no tripulados: alimentación de cámaras, liberación de carga útil y conmutación de comunicaciones: livianas y selladas.
• Vehículos militares y sistemas navales: control de iluminación, selección de intercomunicadores y conmutación de energía auxiliar.

Valor directo para compradores internacionales (OEM de defensa, MRO, fabricantes de paneles)

• Seguridad y confiabilidad mejoradas: el retén positivo y el alto aislamiento evitan la activación accidental y el arco; cumple con los requisitos de factores humanos MIL-STD-1472.
• Costo reducido del ciclo de vida: la construcción sellada y los terminales resistentes a la corrosión eliminan las fallas del interruptor causadas por la humedad y el polvo, lo que reduce el consumo de repuestos.
• Fácil adaptación: el recorte del panel estándar y el espacio entre terminales permiten el reemplazo directo de interruptores antiguos (por ejemplo, Honeywell, Eaton, OTTO), sin necesidad de volver a trabajar el panel.
• Consolidación de la cadena de suministro: el MJK-2 complementa la línea completa de interruptores basculantes para aviones , interruptores de botón para aviación , interruptores de protección e interruptores basculantes para aviones certificados de YM: una fuente calificada para todas las necesidades de control de cabina.

Para programas de aeronaves nuevas, YM ofrece colores de actuador personalizados, grabado de leyendas y ensamblaje de mazos de cables. Muestras de ingeniería disponibles para pruebas de calificación.

Certificaciones y cumplimiento

• MIL-PRF-8805 (interruptores, sensibles, de acción rápida, especificación general).
• MIL-STD-810G (ambiental: temperatura, humedad, vibración, golpes, niebla salina, altitud).
• MIL-STD-202 (métodos de prueba para componentes electrónicos y eléctricos).
• RTCA/DO-160G (equipo aerotransportado – Categoría A2, S y R).
• AS9100D (gestión de calidad aeroespacial).
• Cumple con RoHS y REACH : declaración completa del material disponible.

Cada interruptor MJK-2 se prueba al 100% en cuanto a resistencia de contacto, rigidez dieléctrica, resistencia de aislamiento y funcionamiento mecánico. Se mantiene la trazabilidad del lote según AS9100. Los informes de inspección del primer artículo (FAI) según AS9102 se proporcionan a pedido.

Opciones de personalización

YM admite variantes de MJK-2 personalizadas para pedidos OEM de volumen. Las personalizaciones incluyen:

• Circuito y acción: SPST, SPDT, DPST, DPDT; momentáneo, mantenido o centrado.
• Iluminación: No iluminada, LED (rojo, verde, ámbar, blanco, azul), incandescente (5 V, 14 V, 28 V) o compatible con NVIS.
• Color y marcado del actuador: Negro, blanco, gris, rojo, amarillo; texto o símbolos grabados con láser (p. ej., “ON-OFF”, “ARM”, “START”).
• Nivel de sellado: Panel frontal IP67 (estándar), IP68 (con funda) o sin sellar (para aplicaciones en seco).
• Estilo de terminal: terminal de soldadura, conexión rápida de 0,250”, clavija de PC o conductores de alambre (prepelados).
• Material de contacto: Óxido de plata-cadmio (estándar, 10A), chapado en oro (bajo nivel, 1A) o paladio (circuito seco).
• Material de la carcasa: nailon relleno de vidrio (estándar) o aluminio mecanizado (blindaje EMI).

Nuestro equipo de ingeniería proporciona análisis de viabilidad y modelos 3D gratuitos para la integración. Se aplican cantidades mínimas de pedido para opciones personalizadas; comuníquese con YM con su hoja de especificaciones.

Proceso de producción y garantía de calidad (certificado AS9100D)

La línea de producción de interruptores de aviación de YM sigue un proceso totalmente rastreable y sin defectos diseñado para satisfacer las estrictas demandas de los clientes aeroespaciales militares y comerciales.

• Control de materias primas: certificación 100% de resinas plásticas, estampados metálicos, contactos y alambres, rastreable hasta informes de pruebas de fábrica y certificados de lote.
• Moldeo y estampado de precisión: moldeo por inyección automatizado (UL94 V-0) y estampado por contacto de alta velocidad con inspección visual durante el proceso.
• Remachado y montaje de contactos: remachado de precisión de contactos de aleación de plata; Prueba de fuerza dinámica para garantizar una resistencia de ≤10 mΩ.
• Aplicación del sello: instalación de funda de caucho de silicona (si se solicita) y fijación de junta de panel: prueba de fugas según IP67.
• Prueba 100 % funcional: el sistema de prueba automatizado mide la resistencia de contacto, la resistencia de aislamiento (500 V CC), la rigidez dieléctrica (1500 V CA) y la fuerza del actuador.
• Pruebas de muestras ambientales: cada lote se somete a pruebas de ciclo térmico (-55 °C a +85 °C, 20 ciclos), vibración (10 g RMS) y ciclo de vida (25 000 ciclos con carga nominal).
• Documentación final: Informe dimensional, registro de pruebas eléctricas, C de C y FAI (si es necesario) proporcionados con cada envío.

Con décadas de experiencia en la fabricación de interruptores basculantes militares y interruptores de codificación de aviación , YM ha suministrado más de 500.000 interruptores a clientes globales de defensa y aviación comercial. El MJK-2 está construido para superar las expectativas de confiabilidad de los sistemas de armas y cabinas modernos.
